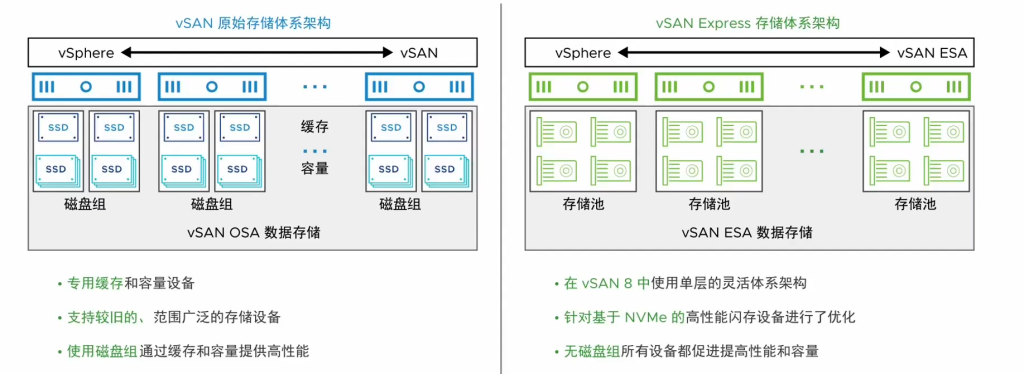

VSAN存储体系架构

vSAN8中引入的vSAN Express Storage Architecture （快速存储架构）是vSAN平台上的一种新的可选存储体系结构，可实现更级别的性能、可扩展性、恢复能力和简便性。

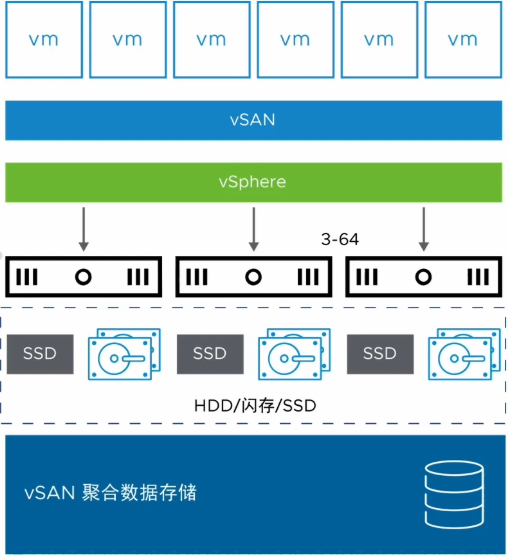

关于 vSAN 数据存储

vSAN 是一种软件定义的存储解决方案，无需使用传统的外部存储，即可为 vSphere 集群提供共享存储。

vSAN 集群需要：

• 至少有三台主机属于 vSphere 集群并为 vSAN 配置
• vSAN 网络
• 每个主机上的池化本地存储设备，用于创建虚拟共享 vSAN 数据存储。

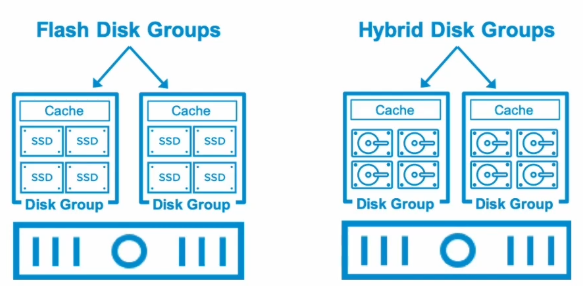

磁盘组

磁盘组是 vSAN 集群中所有 ESXi 主机上的 vSAN 管理结构。每台主机最多可包括五个磁盘组。

将磁盘组合并可创建单个 vSAN 数据存储。磁盘组需要：

• 一个用于缓存的闪存设备
• 一至七个用于存储的容量设备

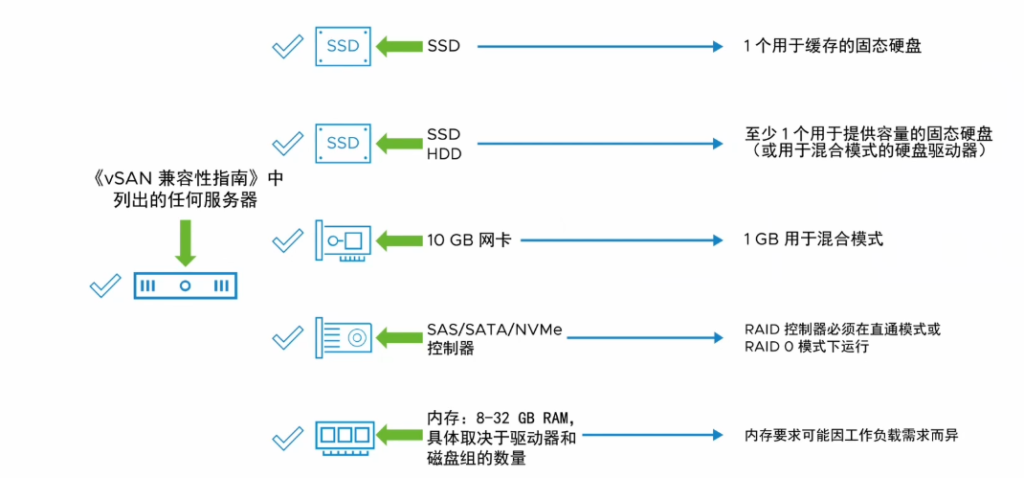

VSAN硬件要求

VSAN功能是ESXi的原生功能，不需要其他软件。

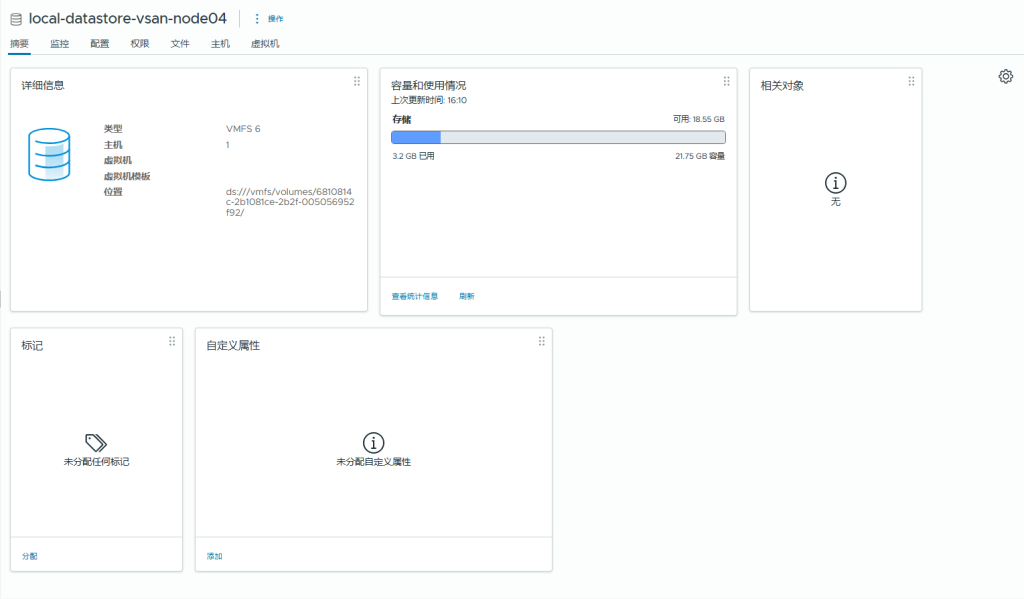

查看VSAN 数据存储摘要

VSAN数据存储的摘要选项卡显示 vSAN 的常规配置信息。

vSAN 数据存储中的对象

vSAN 存储基于对象且为策略驱动型存储。

在 vSAN 数据存储上创建的虚拟机包括以下对象：

• 一个虚拟机主页命名空间 (home namespace)
• 一个或多个 VMDK 对象
• 精简置备的虚拟机交换文件对象
• 一个或多个虚拟机内存对象

其他 vSAN 对象包括：

• vSAN 性能数据对象
• iSCSI LUN 对象

vSAN 对象	传统的虚拟机文件
虚拟机主页命名空间 (home namespace)	.nvram、.vmsd、.vmx、vmx-*.vswp、.log、.hlog
VMDK	-flat.vmdk
虚拟机交换文件	.vswp
虚拟机内存	.vmem
快照增量	-00000#-delta.vmdk、-00000#-sesparse.vmdk

虚拟机存储策略

存储策略可定义如何存储虚拟机中包含的对象。

存储策略具有以下特征：

• 基于存储功能
• 在部署时对虚拟机或磁盘进行定义
• 可以稍后应用
• 可以随时更改
• 如果正在使用，则无法删除

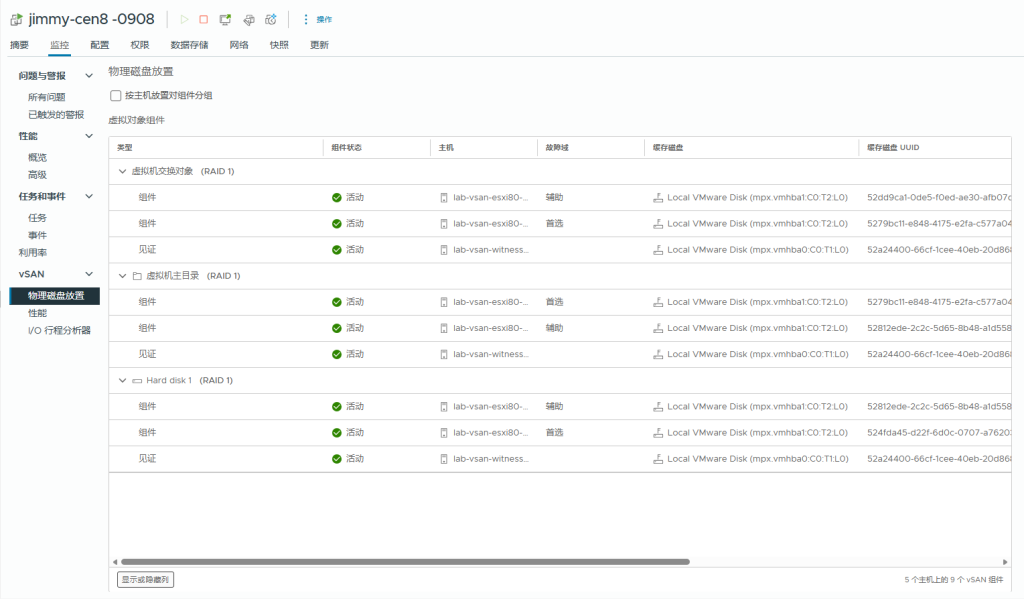

查看虚拟机设置以了解 vSAN 信息

vSAN 存储的使用以虚拟机的存储策略为基础。

虚拟机的物理磁盘布置视图提供以下信息：

• 组件状态
• ESXi 主机
• 磁盘文件在 vSAN 数据存储上的位置

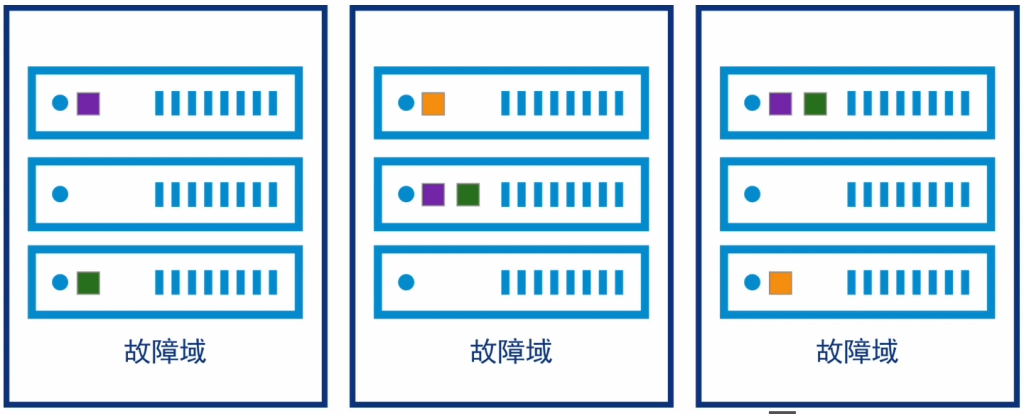

关于VSAN故障域

在VSAN中，故障域表示共同出现某个单点故障的一组硬件：

• VSAN可以容许单台主机、整个机架、网络交换机等组件的故障。
• 受保护的对象分布在不同的故障域中。

故障域配置

根据以下应用场景对VSAN故障域进行配置：

• 延伸集群：在跨多个物理站点的主机上配置vSAN。
• 非延伸集群：在单个集群中创建多个故障域。
• VSAN 双节点配置：在独立站点使用两个数据节点和一个见证节点配置vSAN。
